T-Dinding

T-Wall® adalah solusi dinding penahan gravitasi modular beton pracetak yang inovatif.

Dinding penahan dibangun dengan menggabungkan unit beton bertulang struktural dengan timbunan yang direkayasa. Unit beton monolitik dicetak dengan batang tegak lurus yang dilekatkan pada permukaan yang umumnya berbentuk persegi panjang atau persegi yang bersama-sama membentuk bentuk huruf “T”.

Aplikasi

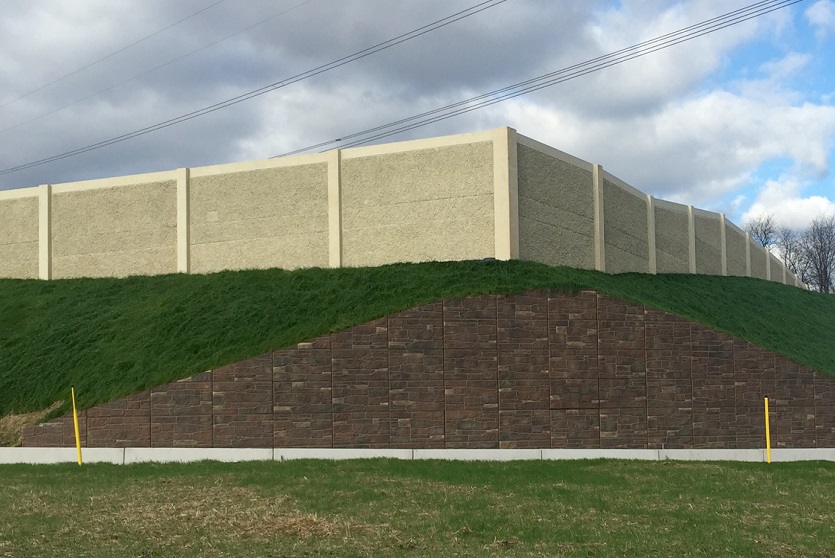

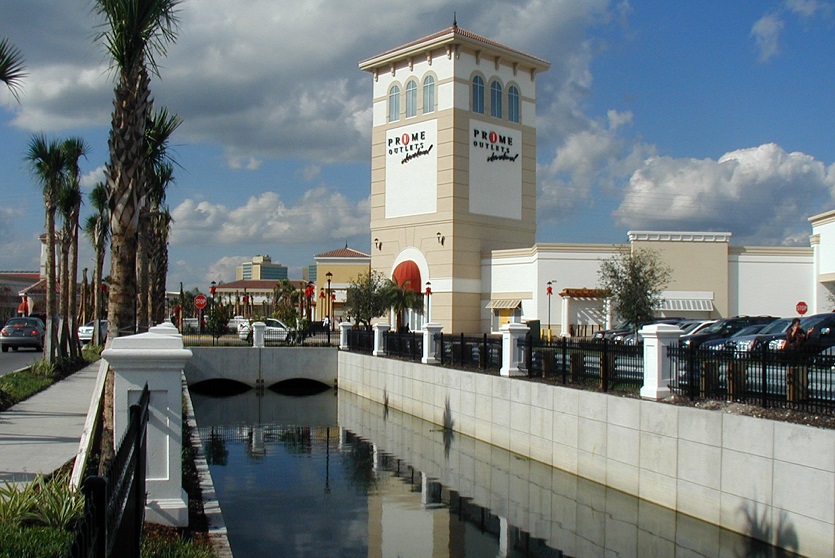

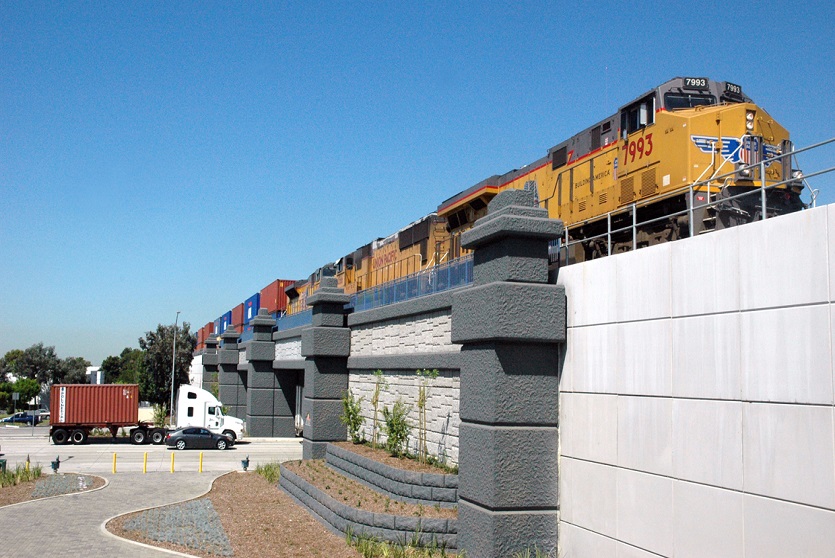

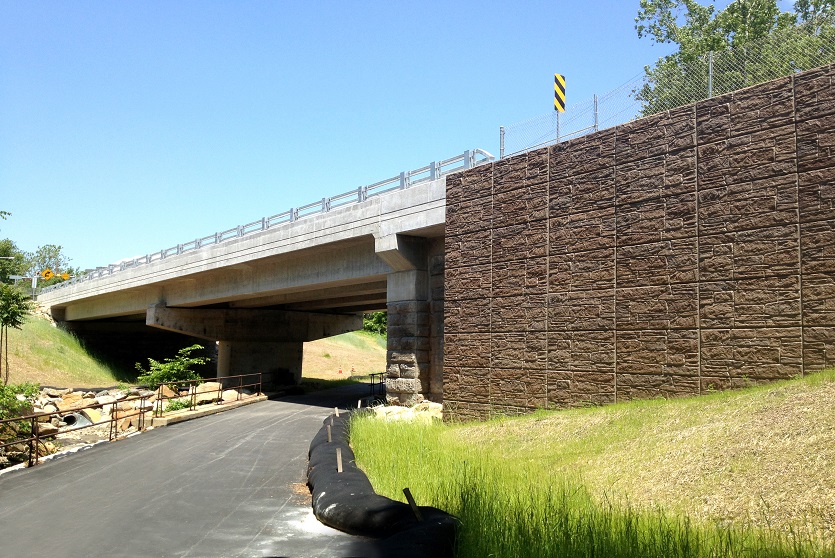

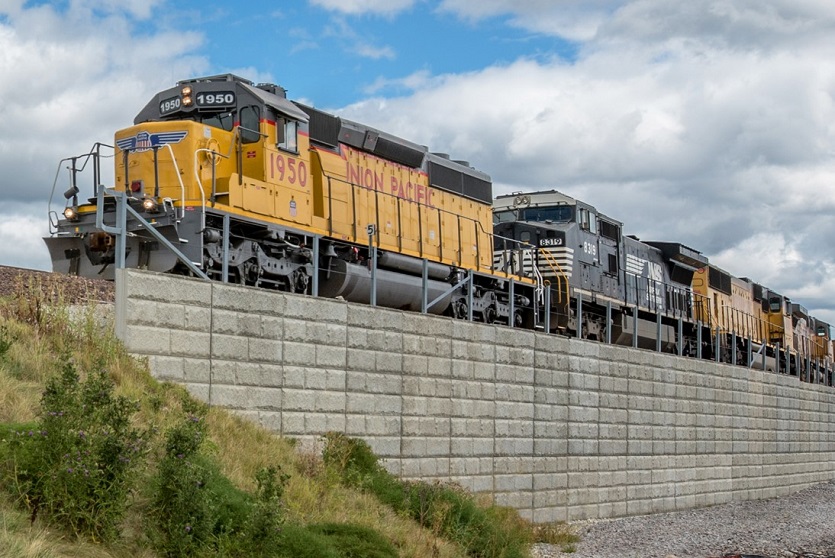

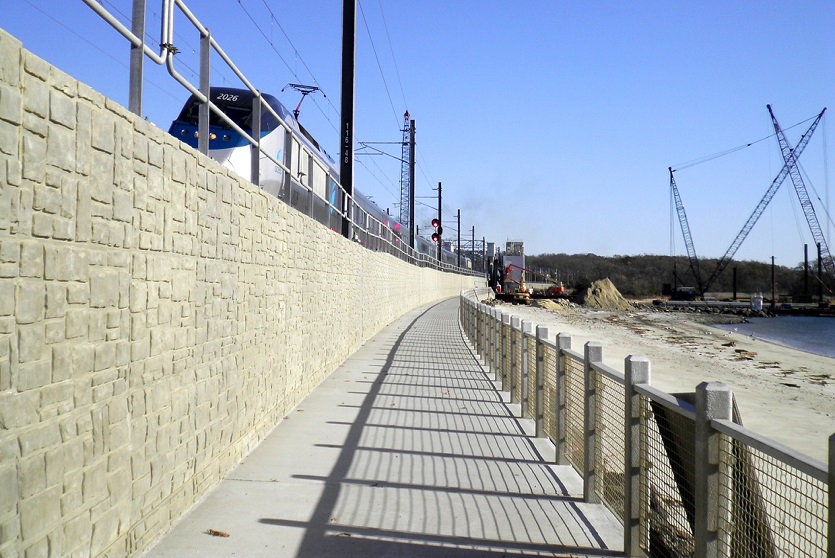

Dengan luas terpasang lebih dari 850.000 m2, T-Wall® digunakan di mana pun dinding penahan konvensional, dinding kantilever non-gravitasi, dinding berlabuh, dinding tanah yang distabilkan secara mekanis (MSE), dan dinding modular prefabrikasi dipertimbangkan. Cocok untuk membangun di area dengan batas penggalian yang ketat, para insinyur menentukan solusi ini untuk pemisahan tingkat bangunan untuk jalan raya dan rel kereta api , dan untuk retensi tanah di sepanjang garis pantai dan jalur air . Pengembang perkotaan dan perumahan juga menghargai T-Wall® untuk lokasi kerja lanskap dan komersial.

Manfaat utama

• Jumlah penggalian dan penimbunan kembali diminimalkan
• Memungkinkan berbagai macam pengurukan yang dapat diterima termasuk bahan daur ulang
• Fondasi struktural yang dangkal atau dalam tidak diperlukan
• Persyaratan terbatas untuk penyangga atau dukungan eksternal selama pemasangan
• Sedikit jika diperlukan sambungan mekanis
• Disetujui oleh sebagian besar lembaga kereta api dan jalan raya utama
• Penyelesaian arsitektur khusus

Perakitan

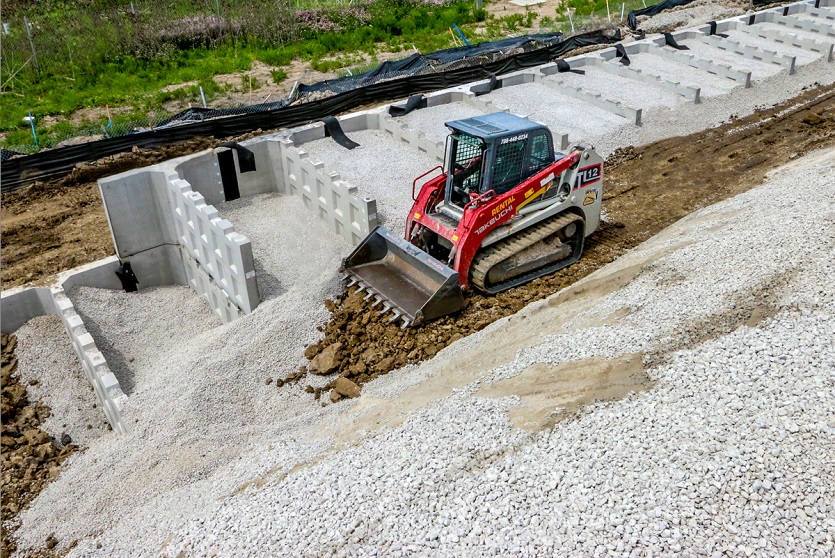

Instalasi sederhana dan efisien. Unit-unit tersebut disejajarkan pada bantalan perata di sepanjang alasnya dan kemudian ditumpuk berulang kali dan ditimbun kembali dengan lapisan tanah granular yang dipadatkan atau tindakan pengisian alternatif. Ini membentuk massa gravitasi komposit yang mampu menahan beban statis dan dinamis yang sangat tinggi.

Untuk pemasangan T-Wall® konvensional, saat unit ditumpuk, panjang batang akan berkurang seiring bertambahnya tinggi dinding, sehingga mengurangi jumlah penggalian dan penimbunan kembali yang diperlukan untuk pemasangan dibandingkan dengan sistem dinding gravitasi lainnya.

Untuk pemasangan T-Wall® “terbalik”, panjang batang paling pendek di sepanjang lapisan dasar, dan bertambah seiring bertambahnya tinggi dinding. Mirip dengan T-Wall® konvensional, jumlah jumlah penggalian dan penimbunan kembali yang diperlukan diminimalkan.

Dasar-dasar desain

Insinyur Geoquest adalah ahli dalam menguasai desain interaksi tanah-struktur. Pendekatan desain mendasar memastikan bahwa batang memungkinkan adanya ketahanan terhadap tarikan terhadap tekanan tanah lateral yang diberikan pada bagian belakang permukaan, sehingga menstabilkan struktur secara internal. Desain dasar T-Wall® memperhatikan stabilitas internal dan eksternal sistem dinding dan mencakup, namun tidak terbatas pada:

• Penarikan internal
• Pembalikan internal
• Desain struktur internal unit beton
• Pembalikan eksternal
• Geser eksternal
• Tekanan bantalan eksternal

Teknisi kami menangani kondisi lokasi spesifik proyek di setiap desain T-Wall®. Misalnya pembebanan seismik, drainase, ketinggian air, dan perlengkapan seperti penghalang lalu lintas, tembok pembatas, dan dinding kebisingan yang didukung atau mempengaruhi kinerja struktur.
